Flexible Lösung für die effiziente Kabel- und Geräteprüfung.
Die regelmäßige Prüfung elektrischer Betriebsmittel ist oftmals mit einem hohen Zeitaufwand verbunden. Gut, wenn einem dabei ein guter Kollege behilflich ist – oder noch besser ein „Pat Testing Mate“. Die cleveren PTM™ Boxen von INDU-ELECTRIC bieten Ihnen eine flexible und effiziente Lösung für unterschiedlichste Prüfanforderungen.
Die einfachste Variante unserer PTM™ Serie ist die praktische Adapterbox zur nahtlosen Erweiterung an das Messgerät Ihrer Wahl. Damit führen Sie die Prüfung von Kabeln schnell und rechtssicher durch, ohne in teure Spezialanlagen investieren zu müssen. Über eine manuelle Schaltung lassen sich so gezielte Einzeladerprüfungen und Isolationsmessungen durchführen.
Doch die PTM™ Boxen können mehr: Je nach Ausführung bieten sie Lösungen bis hin zu hochkomplexen und vollautomatisierten Prüfabläufen – nicht nur für Kabel, sondern auch für Stromverteiler und aktive Geräte.
Unsere PTM™ Boxen sind individuell konfigurierbar für eine Vielzahl von Anschlüssen, von einfachen Schuko-Kabeln über CEE-Verlängerungen bis hin zu vieladrigen Sonderleitungen. Ihre spezifischen Anforderungen sind bei uns in besten Händen.
Entdecken Sie die Vielseitigkeit der PTM™ Boxen und optimieren Sie Ihre Prüfprozesse – egal ob einfache Kabelprüfung oder komplexe Geräteprüfung.
Sprechen Sie uns an, um die passende PTM™ Lösung für Ihre Bedürfnisse zu finden!

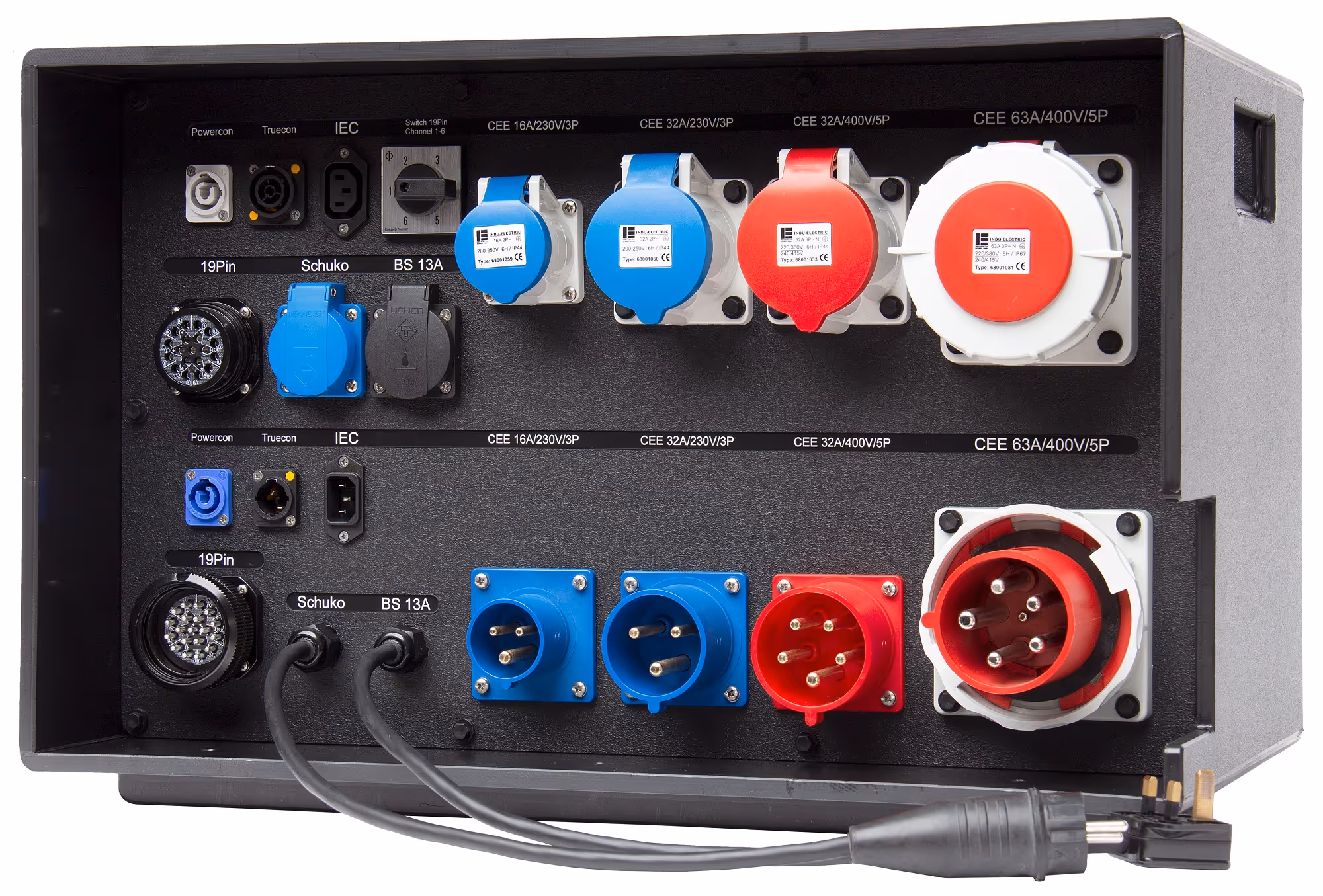

Eingang / Ausgang:
je nach eingesetztem Testgerät, z.B. Schuko / C13
1x Umschalter 6-Stufen für einzelne Kanäle 19Pin
Stecker / Buchse:
1x Powercon / 1x Powercon --- 1x True1 / 1x Tue1 --- 1x IEC C13 / 1x IEC C14 --- 1x Schuko / 1x Schuko --- 1x BS13 / 1x BS13 --- 1x 19 Pin / 1x 19Pin --- 1x CEE 16A 230V 3P / 1x CEE 16A 230V 3P --- 1x CEE 32A 230V 3P / 1x CEE 32A 230V 3P --- 1x CEE 32A 400V 5P / 1x CEE 32A 400V 5P --- 1x CEE 63A 400V 5P / 1x CEE 63A 400V 5P
Art.nr.:
11412439

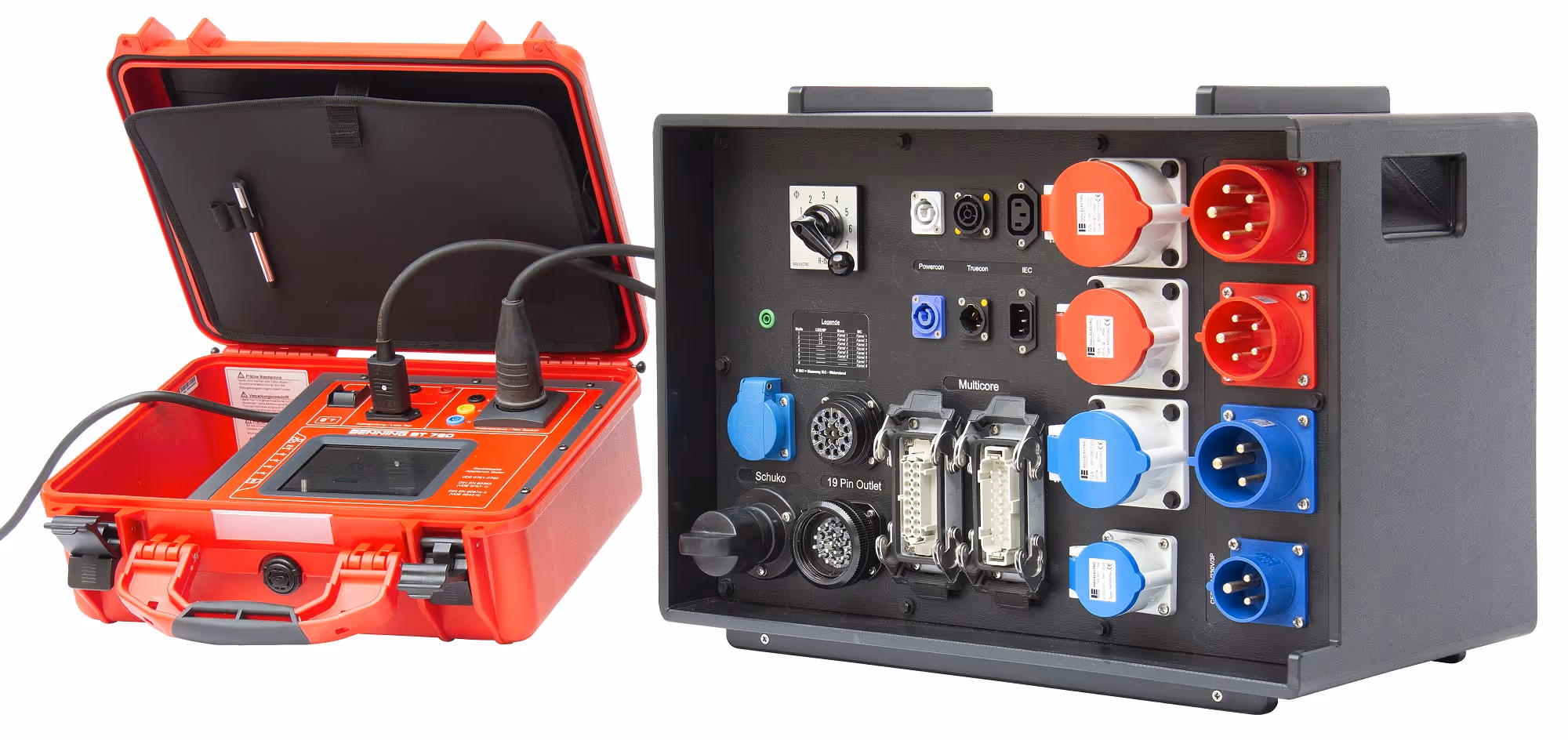

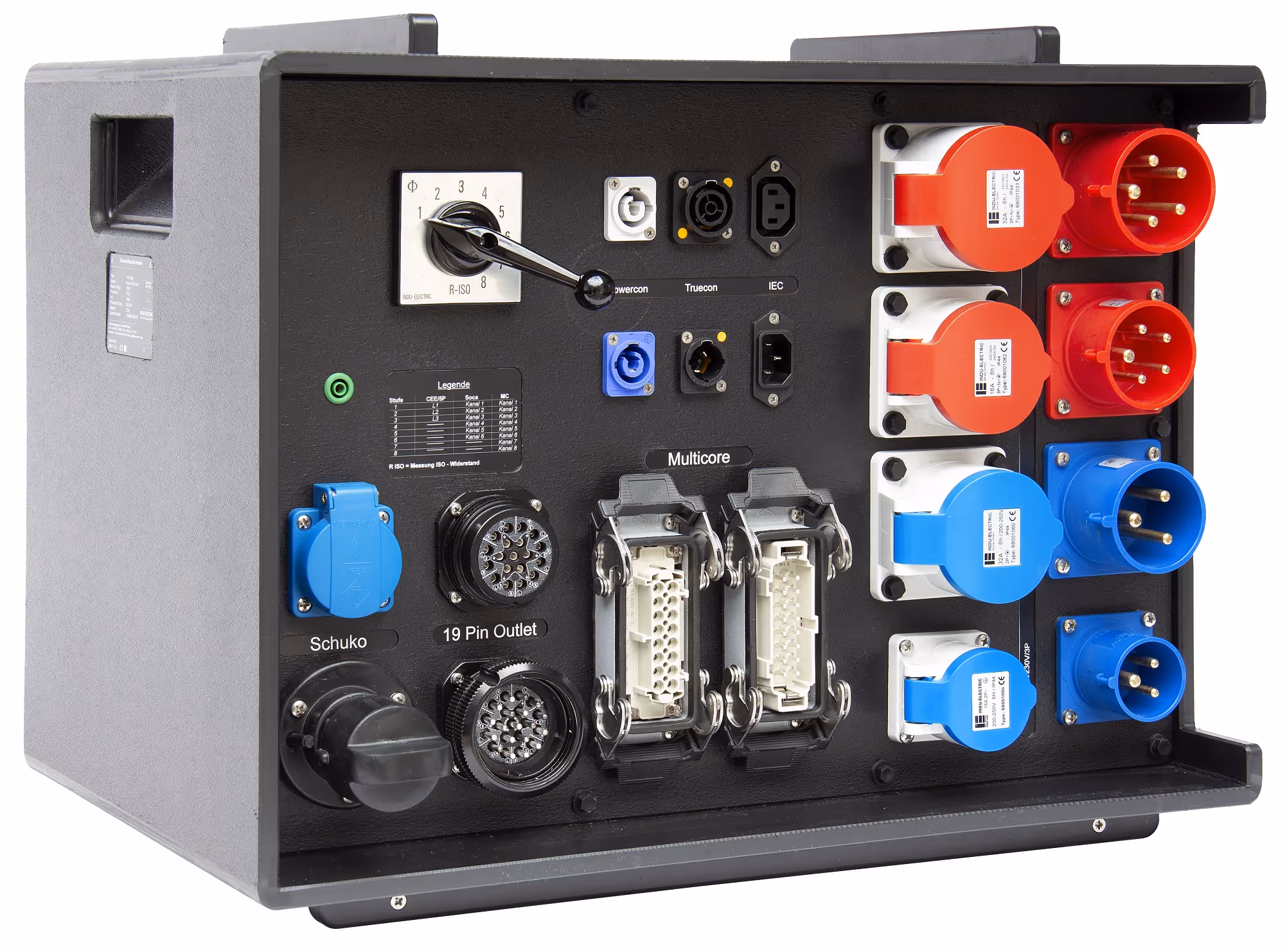

Eingang / Ausgang:
je nach eingesetztem Testgerät, z.B. Schuko / C13
1x Umschalter 12-Stufen: #1 bis #12 + R-ISO
Messbuchse für PE-Sonde
Stecker / Buchse:
1x Powercon / 1x Powercon --- 1x True1 / 1x Tue1 --- 1x IEC C13 / 1x IEC C14 --- 1x Schuko / 1x Schuko --- 1x 19 Pin / 1x 9Pin --- 1x Multicore H-B16 / 1x Multicore H-B16 --- 1x CEE 16A 230V 3P / 1x CEE 16A 230V 3P --- 1x CEE 32A 230V 3P / 1x CEE 32A 230V 3P --- 1x CEE 16A 400V 5P / 1x CEE 16A 400V 5P --- 1x CEE 32A 400V 5P / 1x CEE 32A 400V 5P
Art.nr.:
11412686
Eingang / Ausgang:
je nach eingesetztem Testgerät, z.B. Schuko / C13
1x CEE 32A 400V 5P / 1x CEE 32A 400V 5P
1x Umschalter Eingang (Schuko <-> CEE)
1x Umschalter 12-Stufen: #1 bis #12 + R-ISO
1x Messbuchse für PE-Sonde
1x Erdungsschraube M8

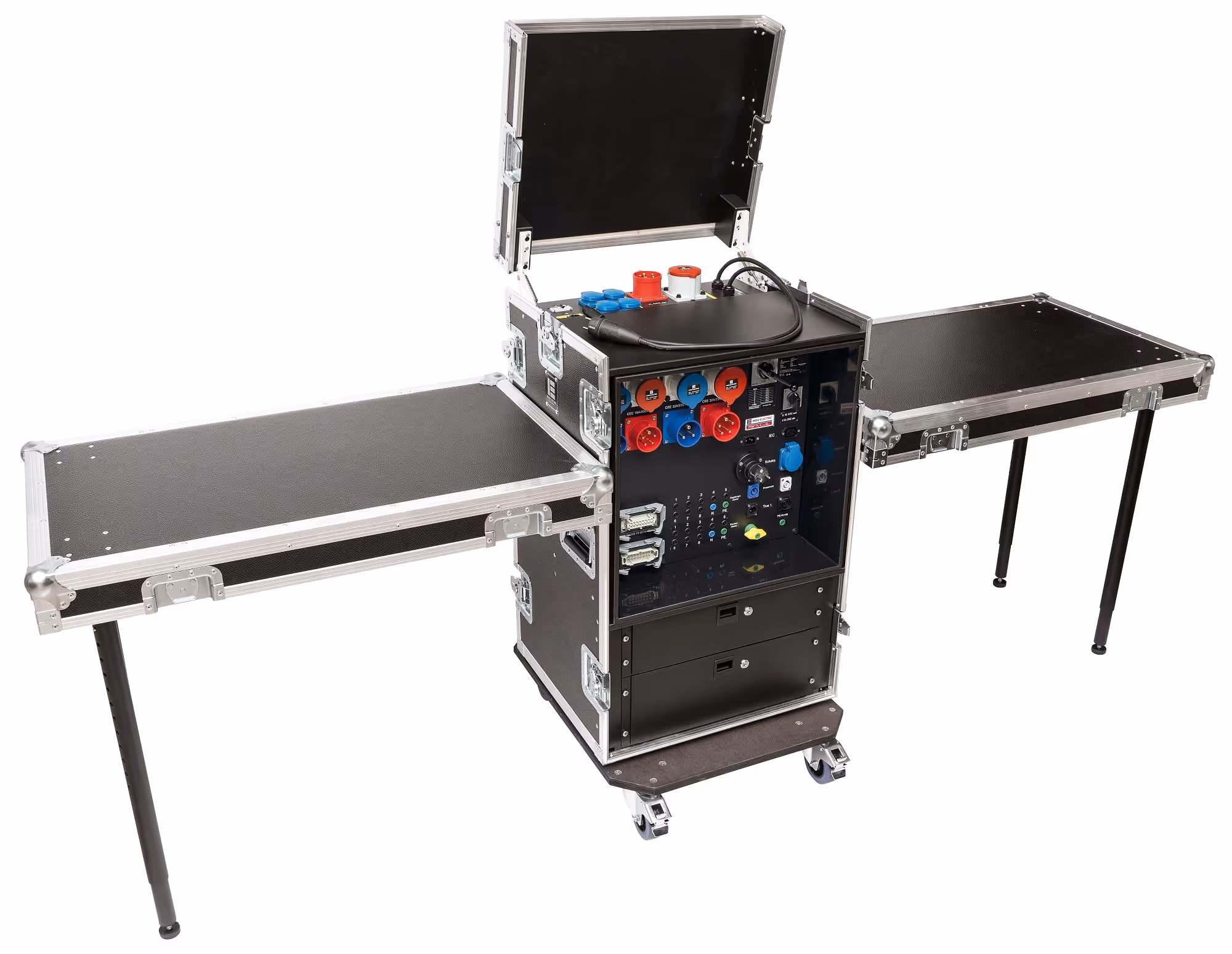

inkl. Flightcase mit aufklappbarem Deckel, verschließbaren Schubladen, Deckel (Vorder- und Rückseite) als Tisch nutzbar.
Stecker / Buchse:
1x Powercon / 1x Powercon --- 1x True1 / 1x Tue1 --- 1x IEC C13 / 1x IEC C14 --- 1x Schuko / 1x Schuko --- 1x 19 Pin / 1x 19Pin --- 1x Multicore H-B16 / 1x Multicore H-B16 --- 1x CEE 16A 230V 3P / 1x CEE 16A 230V 3P --- 1x CEE 32A 230V 3P / 1x CEE 32A 230V 3P --- 1x CEE 16A 400V 5P / 1x CEE 16A 400V 5P --- 1x CEE 32A 400V 5P / 1x CEE 32A 400V 5P --- 1x Messbuchsen L1-L2-L3-#4-#5-#6-#7-#8-N-PE / 1x Messbuchsen L1-L2-L3-#4-#5-#6-#7-#8-N-PE
Art.nr.:
11503437

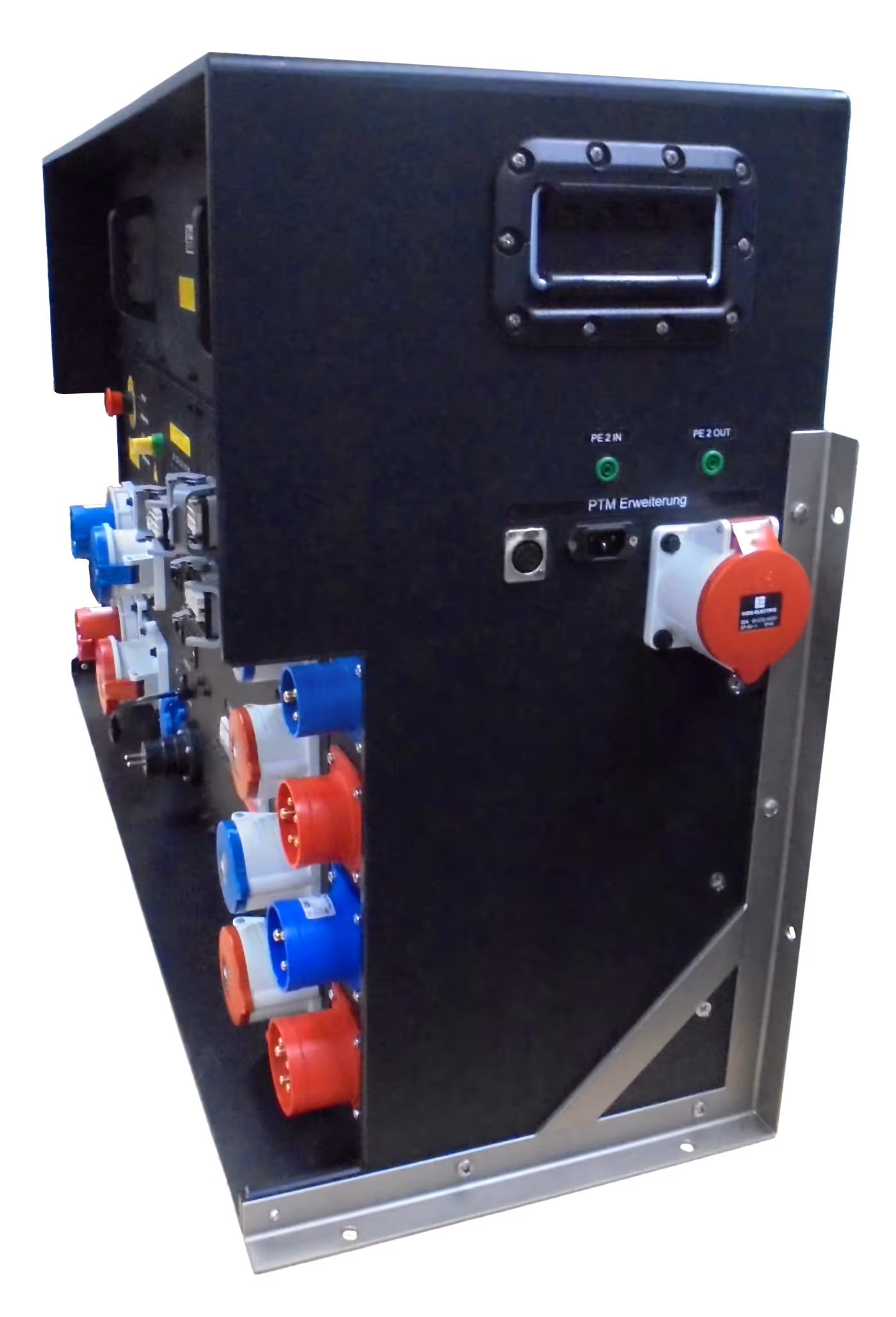

Eingang:
1x Stecker CEE 32A 400V 5P mit 1,5m H07-RN-F 5G6mm²
1x Messbuchse für PE2 In
Ausgang:
1x C13 mit 1,5m H07-RN-F 2,5mm²
1x Messbuchse für PE2 Out
Durchschliff:
1x CEE 32A/400V/5P
1x Kaltgeräte-Anbaustecker C14
1x Anbaubuchse XLR 4P
2x Messbuchsen für PE2
weiteres:
1x NOT-AUS
1x MCB 16A/C/3P+N + >U-Auslöser (für Not-Aus)
1x Hauptschalter
1x USB B Eingang für Ansteuerung der Platinen
4x Messbuchse für Sonde (2x rot, 2x schwarz)
1x Erdungschraube M8
1x LED 24V DC grün "PTM ON"
1x LED 24V DC rot "Netzspannung"
1x LED 24V DC rot "RCD-Adapter"
1x LED 24V DC rot "Isolationsmessung"
Die gesamten Prüfabläufe werden gesteuert über Steuerplatinen in Verbindung einer Prüfanlage der Firma SafetyTest. Die Verdrahtung erfolgt in "Vierleitermesstechnik".
Stecker / Buchse:
1x Schuko / 1x Schuko --- 1x Kaltgeräte C14 / 1x Kaltgeräte C13 --- 1x Kaltgeräte C20 / 1x Kaltgeräte C19 --- 1x Kaltgeräte C8 / 1x Kaltgeräte C7 mit 0,1m 2x0,75mm² --- 1x Powercon / 1x Powercon --- 1x True1 / 1x True1 --- 1x CEE 16A 230V 3P / 1x CEE 16A 230V 3P --- 1x CEE 32A 230V 3P / 1x CEE 32A 230V 3P --- 1x CEE 63A 230V 3P / 1x CEE 63A 230V 3P --- 1x CEE 16A 400V 5P / 1x CEE 16A 400V 5P --- 1x CEE 32A 400V 5P / 1x CEE 32A 400V 5P --- 1x CEE 63A 400V 5P / 1x CEE 63A 400V 5P --- 1x MC H-B 16 / 1x MC H-B 16
Aktivmessung bis einschließlich 16A (Aktivmessung bis einschließlich 32A nur über Durchschliff)

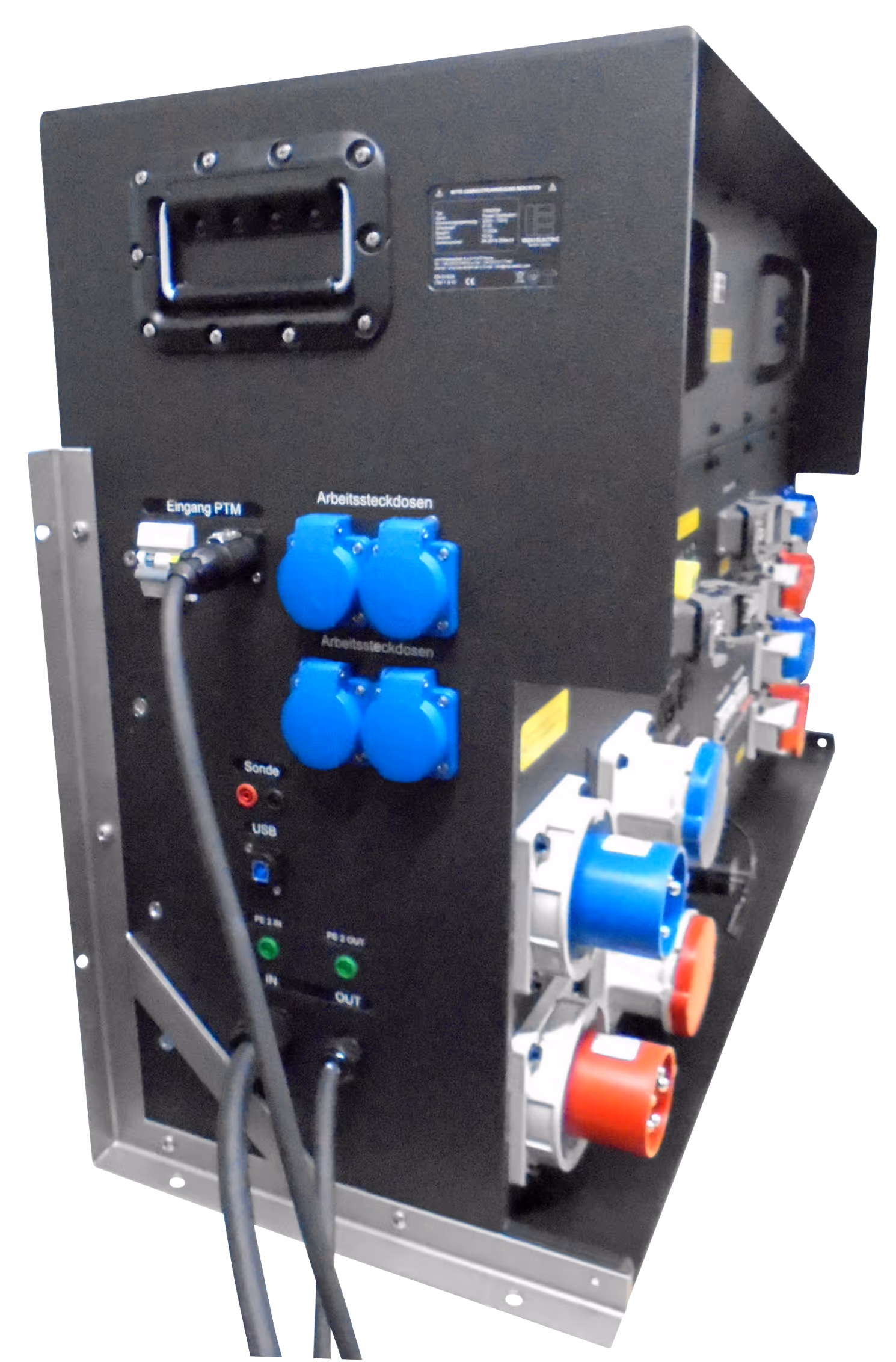

als separate Stromversorgung auf dem Prüfboard auf der linken Seitenwand:
IN: Powercon Stecker TRUE1
OUT: 4x Schuko, abgesichert über 1x RCBO 16A C 30mA 2P
separat für RCD-Prüfungen:
5x Messbuchsen L1-L2-L3-N-PE - 400V -
1x H-B16 Stecker
Art.nr.:
11602504
