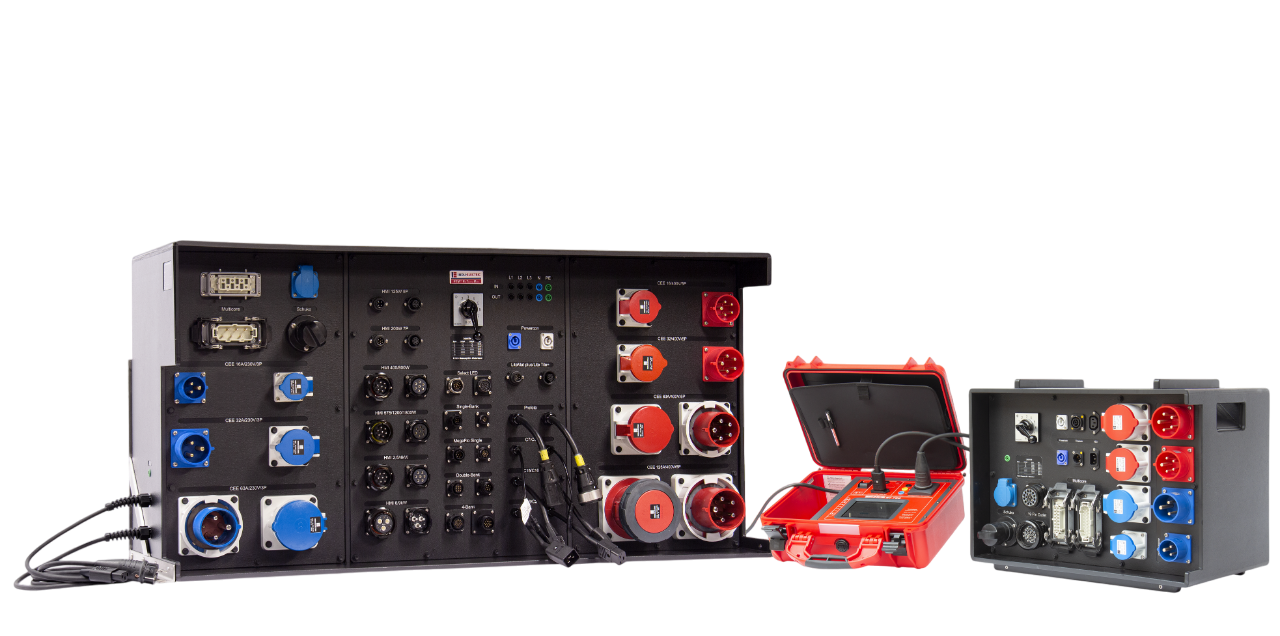

Solution flexible pour le contrôle efficace des câbles et appareils.
Le contrôle régulier des équipements électriques est souvent chronophage. Il est donc utile d’avoir un bon collègue à ses côtés – ou mieux encore, un « Pat Testing Mate ». Les boîtiers intelligents PTM™ d’INDU-ELECTRIC vous offrent une solution flexible et efficace pour répondre à une grande variété d’exigences de test.
La version la plus simple de notre série PTM™ est le boîtier adaptateur pratique, conçu pour s’intégrer facilement à l’appareil de mesure de votre choix. Il vous permet de tester rapidement et en toute conformité vos câbles, sans avoir à investir dans des installations spécialisées coûteuses. Grâce à une commutation manuelle, vous pouvez effectuer des tests ciblés sur les conducteurs individuels ainsi que des mesures d’isolation.
Mais les boîtiers PTM™ vont plus loin : selon leur configuration, ils permettent des processus de test hautement complexes et entièrement automatisés – non seulement pour les câbles, mais aussi pour les distributeurs électriques et les appareils actifs.
Nos boîtiers PTM™ sont configurables individuellement pour une grande variété de connexions, allant des câbles Schuko simples aux rallonges CEE, en passant par des câbles spéciaux multiconducteurs. Vos exigences spécifiques sont entre de bonnes mains chez nous.
Découvrez la polyvalence des boîtiers PTM™ et optimisez vos processus de test – qu’il s’agisse de simples contrôles de câbles ou de tests complexes d’appareils.
Contactez-nous pour trouver la solution PTM™ adaptée à vos besoins !
Entrée / Sortie :
selon l’appareil de test utilisé, par exemple Schuko / C13
1× commutateur à 6 positions pour la sélection des canaux individuels 19 Pin
Connecteurs / Prises :
1× Powercon / 1× Powercon --- 1× True1 / 1× True1 --- 1× IEC C13 / 1× IEC C14 --- 1× Schuko / 1× Schuko --- 1× BS13 / 1× BS13 --- 1× 19 Pin / 1× 19 Pin --- 1× CEE 16A 230V 3P / 1× CEE 16A 230V 3P --- 1× CEE 32A 230V 3P / 1× CEE 32A 230V 3P --- 1× CEE 32A 400V 5P / 1× CEE 32A 400V 5P --- 1× CEE 63A 400V 5P / 1× CEE 63A 400V 5P
N° d’article :
11412439
Entrée / Sortie :
selon l’appareil de test utilisé, par exemple Schuko / C13
1× commutateur à 12 positions : #1 à #12 + R-ISO
1× prise de mesure pour sonde PE
Connecteurs / Prises :
1x Powercon / 1x Powercon --- 1x True1 / 1x Tue1 --- 1x IEC C13 / 1x IEC C14 --- 1x Schuko / 1x Schuko --- 1x 19 Pin / 1x 9Pin --- 1x Multicore H-B16 / 1x Multicore H-B16 --- 1x CEE 16A 230V 3P / 1x CEE 16A 230V 3P --- 1x CEE 32A 230V 3P / 1x CEE 32A 230V 3P --- 1x CEE 16A 400V 5P / 1x CEE 16A 400V 5P --- 1x CEE 32A 400V 5P / 1x CEE 32A 400V 5P
N° d’article :
11412686
Entrée / Sortie :
selon l’appareil de test utilisé, par exemple Schuko / C13
1× CEE 32A 400V 5P / 1× CEE 32A 400V 5P
1× commutateur d’entrée (Schuko ↔ CEE)
1× commutateur à 12 positions : #1 à #12 + R-ISO
1× prise de mesure pour sonde PE
1× vis de mise à la terre M8

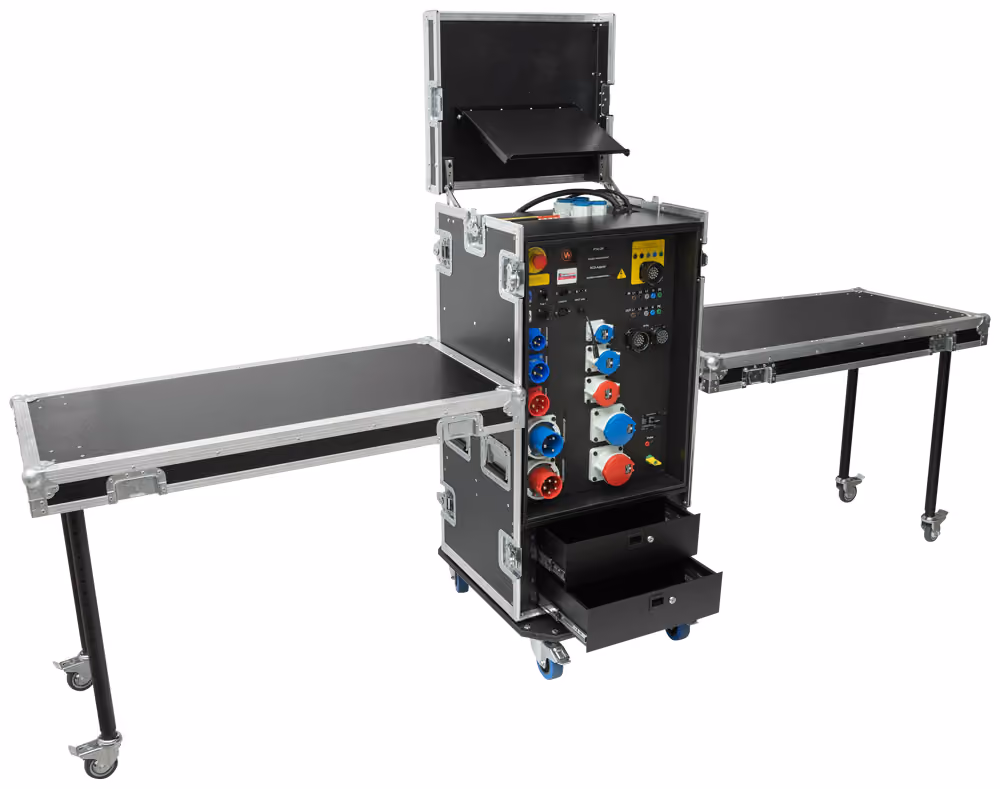

Flightcase avec couvercle rabattable, tiroirs verrouillables, couvercles avant et arrière utilisables comme surface de travail
Connecteurs / Prises :
1x Powercon / 1x Powercon --- 1x True1 / 1x Tue1 --- 1x IEC C13 / 1x IEC C14 --- 1x Schuko / 1x Schuko --- 1x 19 Pin / 1x 19Pin --- 1x Multicore H-B16 / 1x Multicore H-B16 --- 1x CEE 16A 230V 3P / 1x CEE 16A 230V 3P --- 1x CEE 32A 230V 3P / 1x CEE 32A 230V 3P --- 1x CEE 16A 400V 5P / 1x CEE 16A 400V 5P --- 1x CEE 32A 400V 5P / 1x CEE 32A 400V 5P --- 1× prises de mesure L1-L2-L3-#4-#5-#6-#7-#8-N-PE / 1× prises de mesure L1-L2-L3-#4-#5-#6-#7-#8-N-PE
N° d’article :
11503437
Entrée :
1× fiche CEE 32A 400V 5P avec câble H07 RN-F 5G6 mm² de 1,5 m
1× prise de mesure pour PE2 In
Sortie :
1× C13 avec câble H07 RN-F 2,5 mm² de 1,5 m
1× prise de mesure pour PE2 Out
Connexion en boucle :
1× CEE 32A 400V 5P
1× connecteur encastré IEC C14
1× connecteur encastré XLR 4P
2× prises de mesure pour PE2
Autres caractéristiques :
1× bouton d’arrêt d’urgence
1× disjoncteur MCB 16A C 3P+N avec déclencheur à manque de tension (pour arrêt d’urgence)
1× interrupteur principal
1× entrée USB B pour pilotage des cartes électroniques
4× prises de mesure pour sonde (2× rouge, 2× noire)
1× vis de mise à la terre M8
1× LED verte 24V DC « PTM ON »
1× LED rouge 24V DC « Tension réseau »
1× LED rouge 24V DC « Adaptateur RCD »
1× LED rouge 24V DC « Test d’isolation »
L’ensemble des procédures de test est piloté par des cartes électroniques en liaison avec un banc d’essai de la société SafetyTest. Le câblage est réalisé selon la technique de mesure à quatre fils.
Connecteurs / Prises :
1x Schuko / 1x Schuko --- 1x IEC C14 / 1x IEC C13 --- 1x IEC C20 / 1x IEC C19 --- 1x IEC C8 / 1x IEC C7 avec câble 0,1m 2x0,75mm² --- 1x Powercon / 1x Powercon --- 1x True1 / 1x True1 --- 1x CEE 16A 230V 3P / 1x CEE 16A 230V 3P --- 1x CEE 32A 230V 3P / 1x CEE 32A 230V 3P --- 1x CEE 63A 230V 3P / 1x CEE 63A 230V 3P --- 1x CEE 16A 400V 5P / 1x CEE 16A 400V 5P --- 1x CEE 32A 400V 5P / 1x CEE 32A 400V 5P --- 1x CEE 63A 400V 5P / 1x CEE 63A 400V 5P --- 1x MC H-B 16 / 1x MC H-B 16
Mesure active jusqu’à 16A incluse (Mesure active jusqu’à 32A uniquement via connexion en boucle)
Alimentation séparée sur le panneau de test (paroi latérale gauche) :
IN : fiche Powercon True1
OUT : 4× Schuko, protégées par 1× RCBO 16A C 30 mA 2P
Spécifique aux tests RCD :
5× prises de mesure L1-L2-L3-N-PE – 400V –
1× fiche H-B16
N° d’article :
11602504
