Transformadores de revisión, aislamiento y red

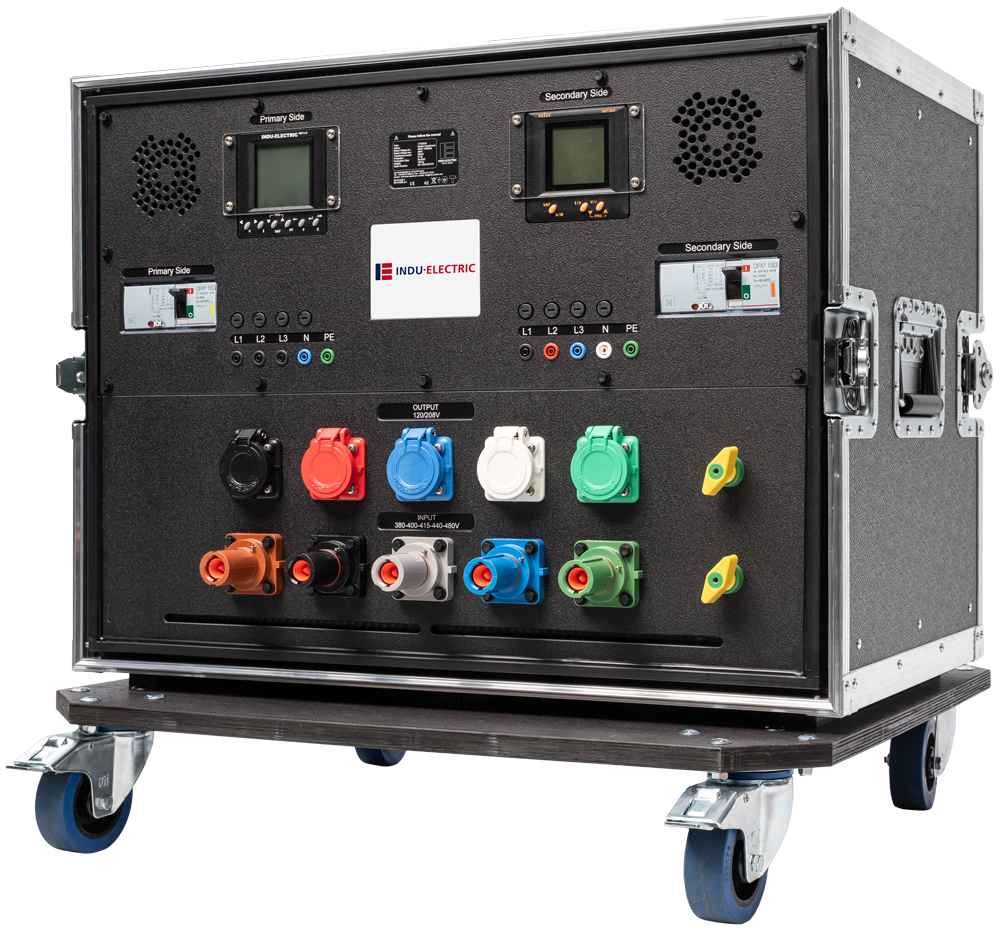

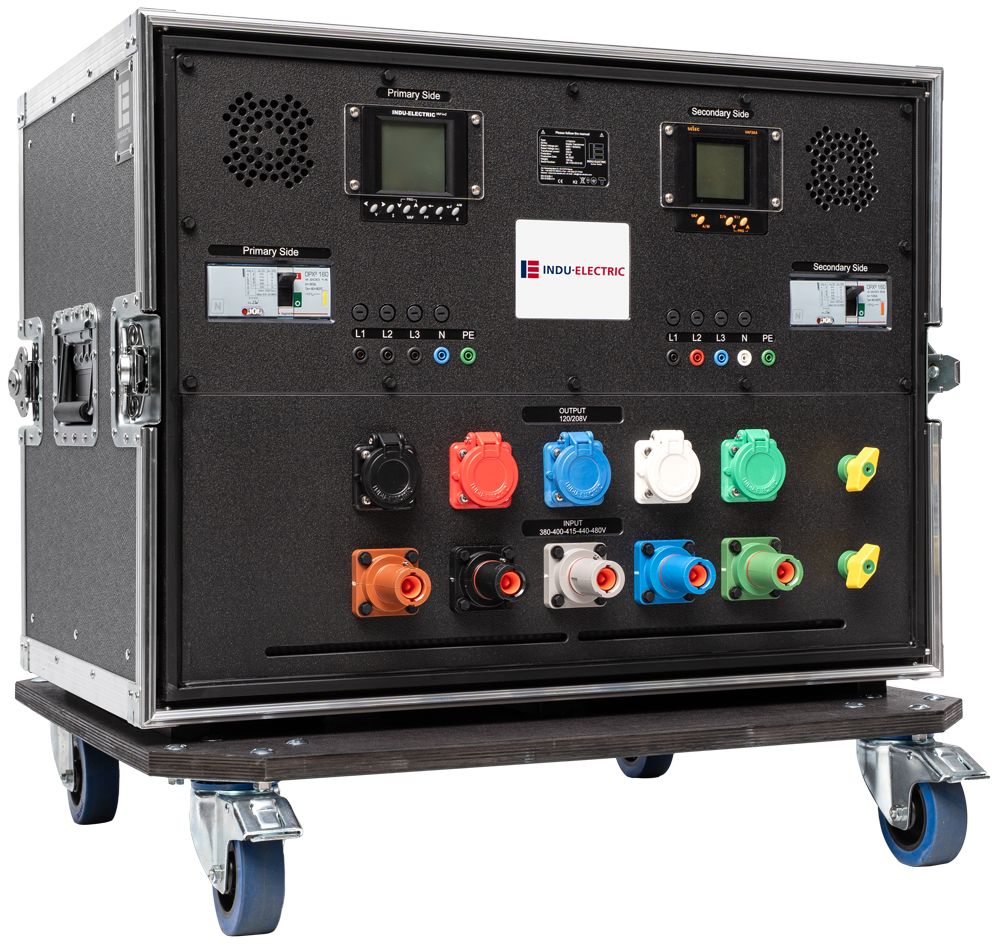

‍Entrada:

230/400V trifásico + N + PE, conectores Powerlock (código de colores EU)

• 3× pilotos luminosos (rojo)
• 1× interruptor principal MCCB 80A, 4 polos (ajustable a x0,8)
• 1× acceso a tomas del transformador
• 5× bornes de prueba de tensión
• 1× medidor digital VAF-I (tensión, corriente, frecuencia)
• 1× perno de puesta a tierra M8

Transformador:

• Potencia: 35kVA
• Tensión primaria: 3× 380/400/415/440/480V (conexión en estrella)
• Tensión secundaria: 120/208V ±5 % (conexión en estrella)
• Tipo de conexión: YNyn0
• Frecuencia: 50/60Hz
• 2x ventiladores en funcionamiento continuo
• 2× ventiladores controlados por temperatura

Salida:

120/208V ±5 % trifásico + N + PE, conectores Camlock (código de colores US, tierra invertida) + cubierta

• 1× MCCB 100A, 4 polos (ajustable a x0,9)
• 1× acceso a tomas del transformador
• 5× bornes de prueba de tensión
• 1× medidor digital VAF-I
• 1× perno de puesta a tierra M8

N.º de art.:‍

11700310

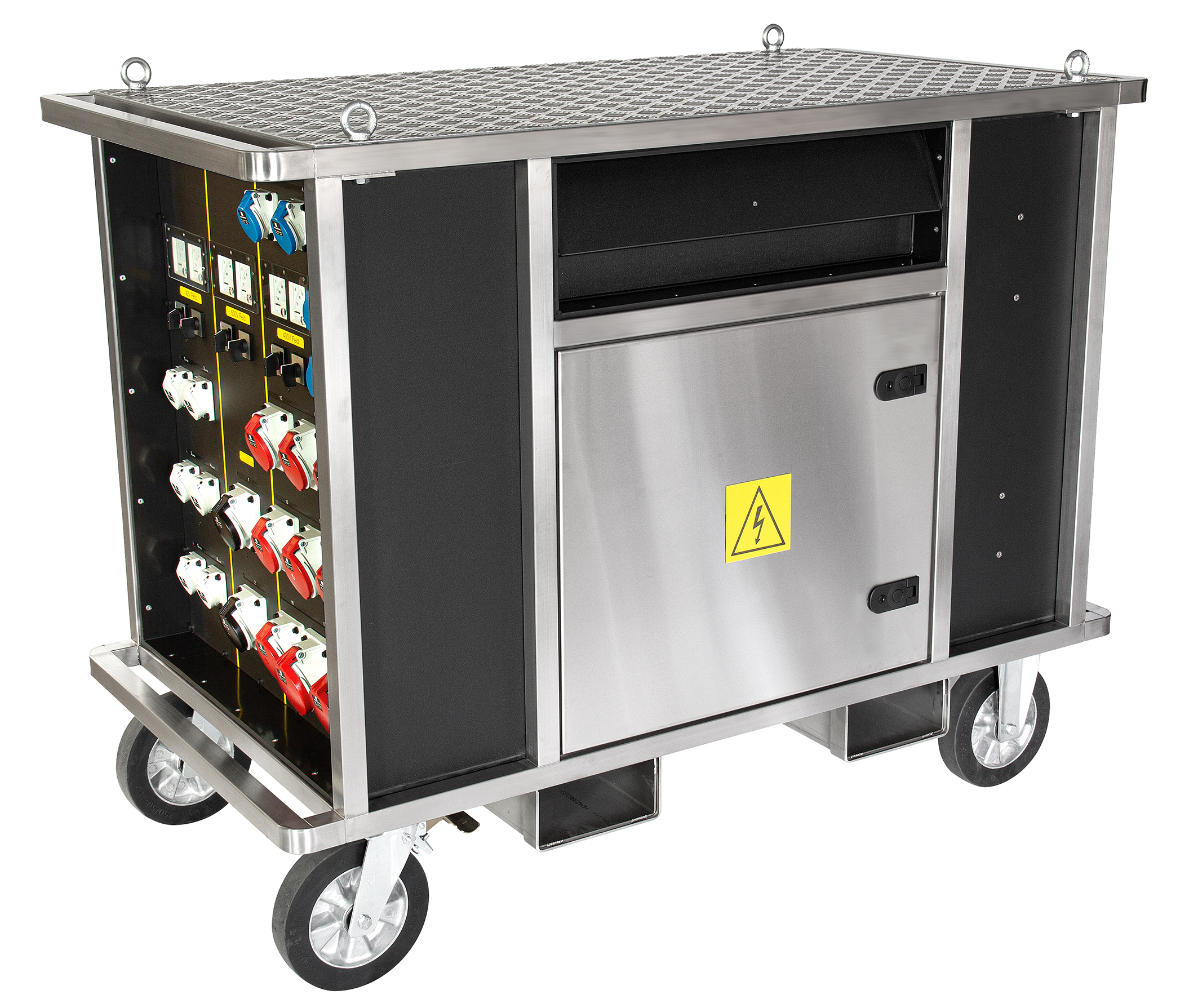

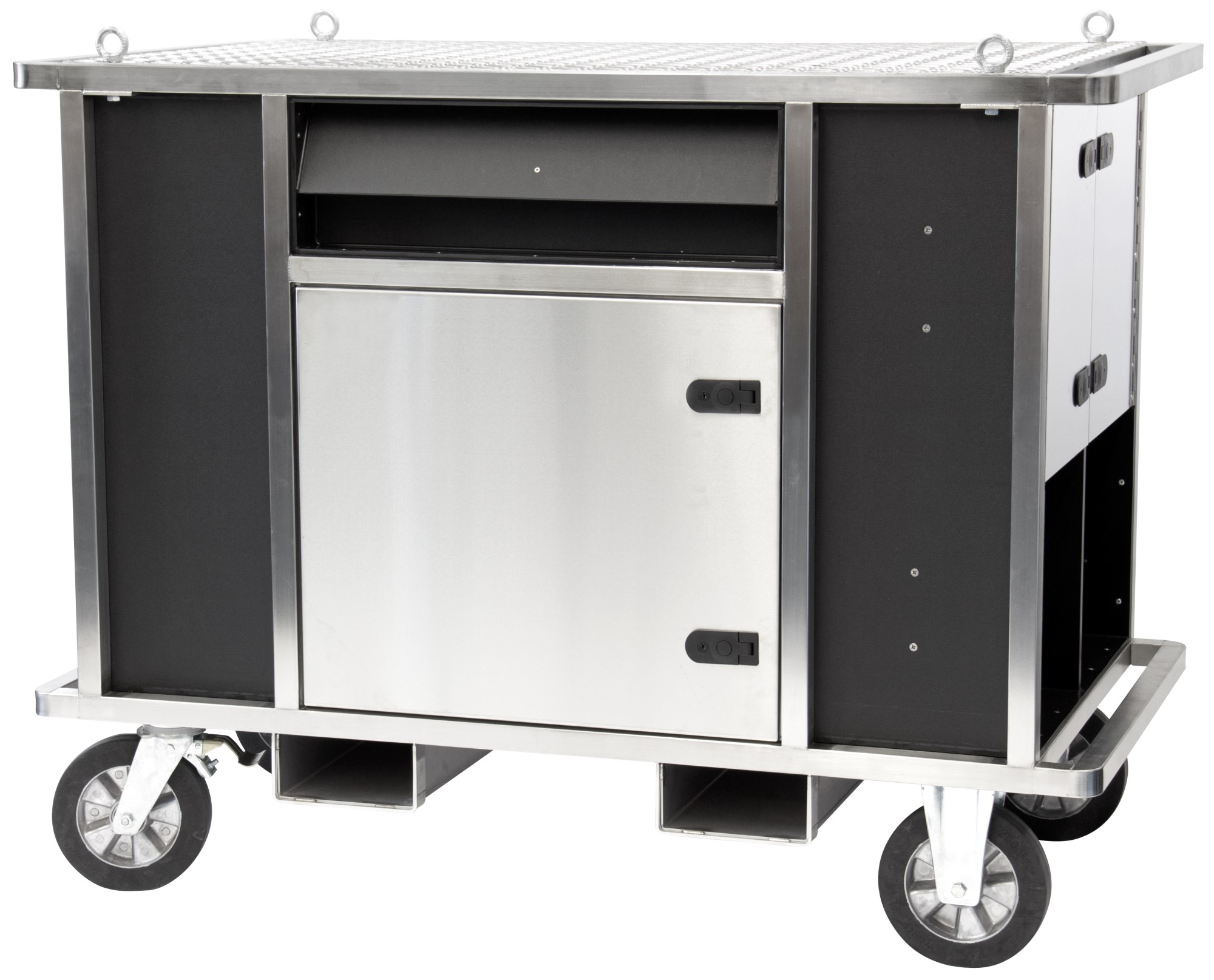

‍Entrada:

3 fases + PE 500V, entrada de cable para 4×50mm², a 4x bornes 50mm² (3× fase + 1× PE)

• 1× interruptor principal 160A/3P accesible desde el frontal
• 1× contador

2× CEE 32A 500V 4P

• 2× seccionadores NH
• 1× voltímetro 500V + amperímetro 75A, ambos con conmutador

Salida:

1× transformador 80kVA DYN5 (100 % N)

• primario: 3×500V
• secundario: 3×400V
• 1× interruptor automático MCCB 125A/3P para lado primario

1× transformador 5kVA DYN5 (100 % N)

• primario: 3×500V
• secundario: 3×42V
• 1× interruptor de protección de transformador 4–6,3A 3P para lado primario, ajustado a 5,8A

Lado de salida 400V:

1× voltímetro 400V + amperímetro 150A, ambos con conmutador

4× ventiladores

2× CEE 63A 400V 5P

• 2× Minized 63A 3P
• 2× RCD 63A 500mA 4P

3× CEE 32A 400V 5P

• 3× RCBO 32A D 30mA 4P

4× CEE 16A 400V 5P

• 4× MCB 16A C 3P+N
• 1× RCD 63A 30mA 4P

6× bases Schuko

• 6× MCB 16A K 1P

3× CEE 16A 230V 3P

• 3× MCB 16A K 1P
• 3× RCD 63A 30mA 2P (cada uno protege 2× Schuko + 1× CEE 16A/3P)

Lado de salida 42V:

1× voltímetro 60V + amperímetro 75A, ambos con conmutador

• 6× CEE 16A 42V 3P
• 6× MCB 16A C 2P

Estructura de acero inoxidable V2A con ruedas y guías para carretilla elevadora

N.º de art.:

‍11700244
